segunda-feira, 17 de maio de 2010

Como testar a polaridade da porta usb?

Sabe aquele querido pen-drive cheio de arquivos insubistituíveis (monografia; fotos do aniversário, do casamento da irmã...)? Imagine se um dia você vai usar um computador que não seja o seu, mas que está com a polaridade invertida e você acaba com ele queimado. Coisa ruim não é?
Podemos evitar isso com um mini teste, basta inserir um pequeno tester ver como anda a portinha e colocar o pen-drive sem medo. Como fazer um deste? E como funciona?
Como já vimos, os leds só funcionam na polaridade correta. Podemos usar desta característica para testar se uma porta usb está invertida ou não.
Já existem no mercado testes de usb pelo valor médio de 10 reais, mas nada se compara a um produto feito por você mesmo não é?
Esse tester pode ser feito com um ou dois leds. No primeiro caso, o led acenderá ou não. No segundo, vai acender uma cor se estiver normal e outra se estiver invertida.
Vamos ao trabalho:
Materiais necessários
*2 Leds (vermelho e verde). aprox. R$: 0,10 cada
*2 Resistores de 390R. aprox. R$: 0,10 cada
*Conector USB com cabo. aprox R$: 3,00 (pode pegar da impresora sem uso, da câmera do teu amigo, do celular da tua avó...)
*Fita isolante, tesoura, ferro de solda e solda claro.
Ao trabalho:

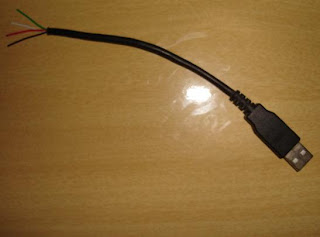

Primeiro separe os fios do cabo usb:

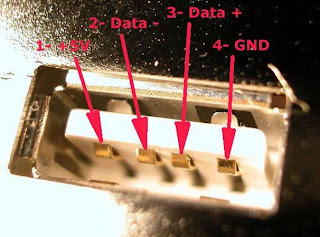

Observe em destaque os terminais de uma porta usb:
De modo universal, o terminal GND é o terra (-) e o vermelho o positivo (+). Já os fios branco e verde são os de transferência de dados (Data).

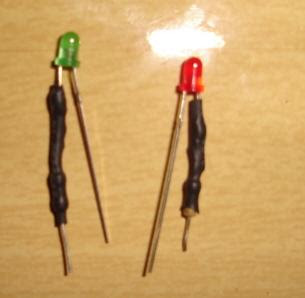

Solde um resistor em cada led e proteja os terminais de possíveis contatos (preferencialmente no negativo, mas pode ser em qualquer um):
Siga o esquema abaixo:

Repare que a alimentação é de 5V por isso deve-se usar os resistores (já que a tensão de entrada dos leds é mais baixa que isso).
Vai ficar mais ou menos assim:
Lembre-se de soldar os pólos opostos (+) com (-).
Por fim solde o cabo usb nos leds. O fio preto deve ser soldado na "perninha" negativa do led verde ao tempo em que estará na "perninha" positiva do led vermelho. O oposto deve ocorrer com o fio vermelho.
Não esquecendo que a depender da combinação dos fios o tester pode acender o vermelho ou o verde para informar a polaridade da porta.
Depois de pronto, se ficar verde está normal, se ficar vermelho está invertida.
No final das contas você economizou R$5,80 e pode dizer: Fui eu que fiz!

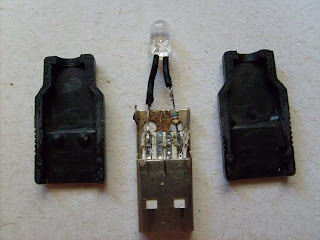

Exemplo de tester com led único:
[DMG 7]
